Ударные аппараты Automator для глубокой маркировки металла
Ручные и пневматические аппараты серии MB: промышленная точность клеймения с 1940 года. Регулировка усилия удара — чёткий оттиск на нержавейке и аккуратный, без деформации, на алюминии. Официальный дилерский пакет: подбор по вашей детали, тест оттиска на образце за 1 день, клейма и нумераторы на заказ, сервис.
Усилие удара: 500 … 7 500 кг · Привод: ручной / пневматический до 6 бар · Оснастка: клейма, наборный шрифт, нумераторы
— Две серии · шесть моделей
Ручные и пневматические — от 500 до 7 500 кг усилия

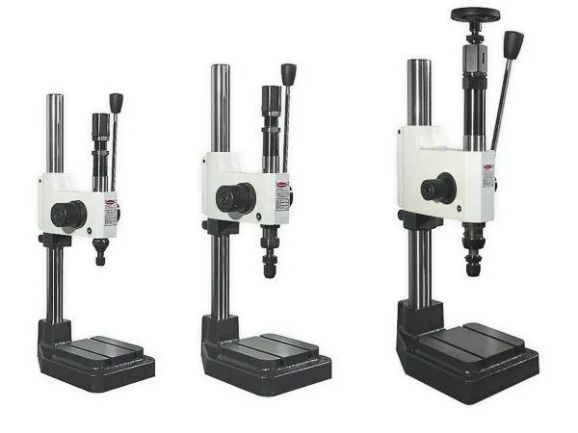

Механический привод · модели MB15 / MB20 / MB32
Ручные ударные аппараты — 500 · 3 000 · 6 500 кг
- Работают без электричества и компрессора — ставятся на любой верстак.
- Предварительное «поджатие» головки предотвращает деформацию детали.
- Усилие удара настраивается от нулевого значения до максимума модели.
- Большой рабочий просвет — маркировка заготовок разных размеров.
Ручной · настольный

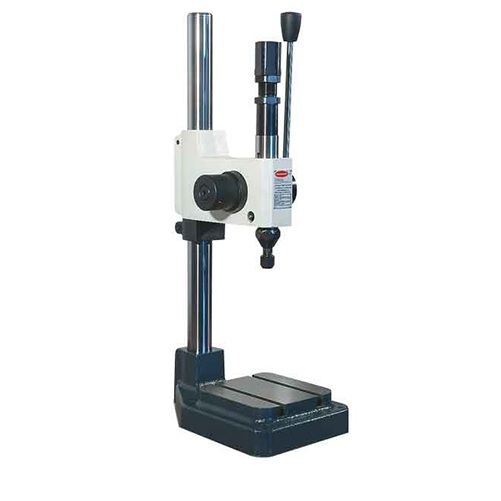

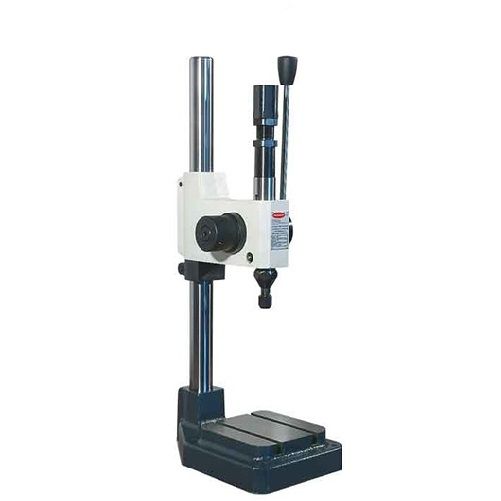

МВ15
До 500 кг · просвет 0–260 мм
Компактный и тихий: клейма и шильды из нержавейки, алюминия, латуни. Полная автономность.
Цена: от 122 000 ₽
Ручной · серийный
МВ20
До 3 000 кг · просвет 0–330 мм
Серийное клеймение крепежа, фланцев, цилиндров: даты, партии, наборные строки.
Цена: от 204 000 ₽
Ручной · максимальный

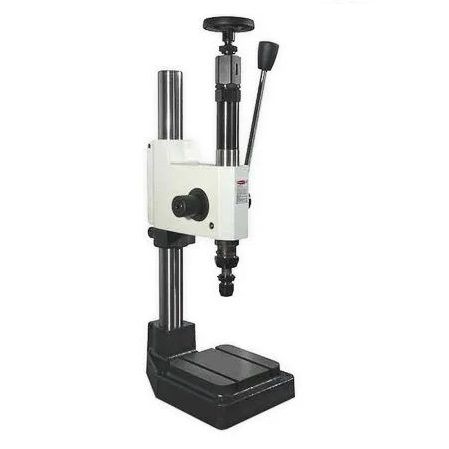

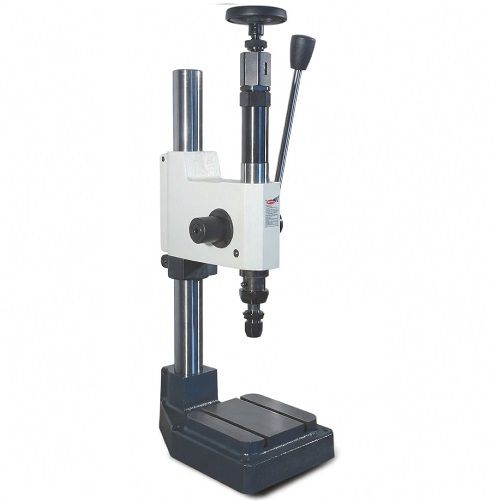

МВ32
До 6 500 кг · просвет 0–370 мм
Тяжёлое ручное исполнение: крупные знаки и длинные наборные строки на твёрдом металле.
Цена: от 377 000 ₽

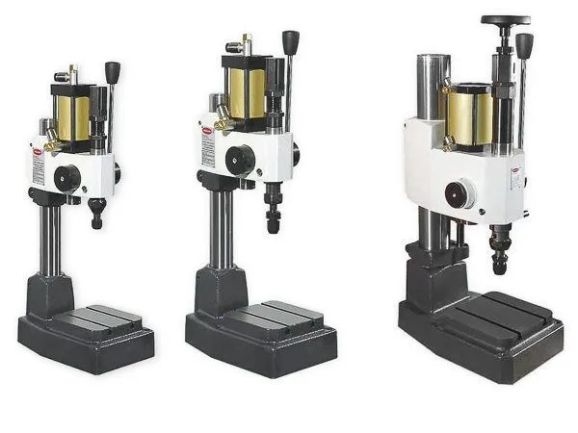

Пневматический привод · модели MB19 / MB21 / MB35
Пневматические ударные аппараты — 600 · 3 500 · 7 500 кг
- Темп серийной работы без усталости оператора; цилиндры двойного действия ускоряют цикл.
- Предварительное «поджатие» головки предотвращает деформацию детали.
- Усилие настраивается от нуля до максимума модели — один аппарат под разные материалы.
- Возможна интеграция в производственную линию (МВ35).
Пневматический · компактный

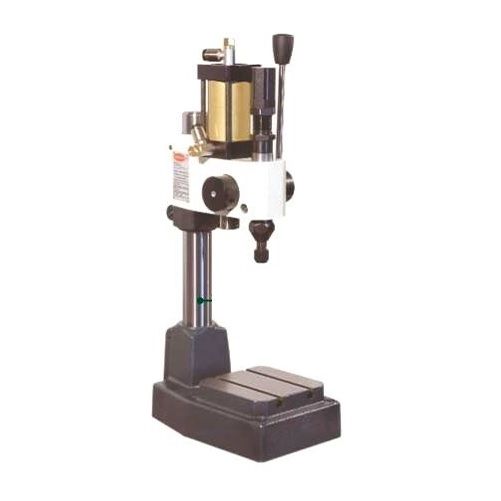

МВ19
До 600 кг · рабочий просвет 0–175 мм · 14,5кг · 4 бар
Компактный и тихий: клейма и шильды из нержавейки, алюминия, латуни. Полная автономность.
Цена: от 191 000 ₽
Пневматический · серийный

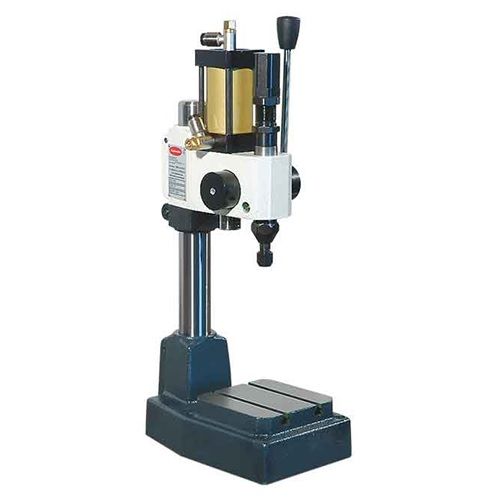

МВ21
До 3 500 кг · просвет 0–270 мм · 53кг · 6 бар
Серийное клеймение крепежа, фланцев, цилиндров: даты, партии, наборные строки.
Цена: от 351 000 ₽
Пневматический · флагман

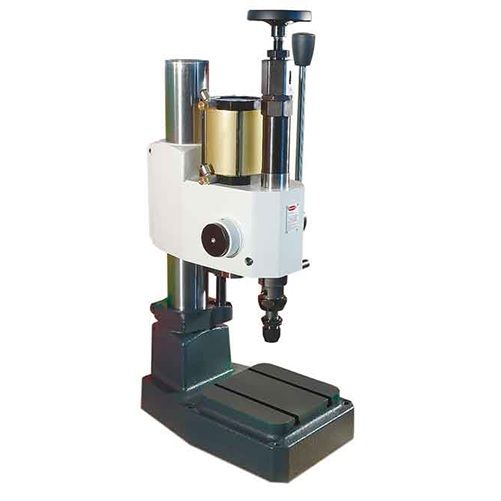

МВ35
До 7 500 кг · просвет 0–300 мм · 162кг · 6 бар
Тяжёлое ручное исполнение: крупные знаки и длинные наборные строки на твёрдом металле.
Цена: от 646 000 ₽
— Принцип работы
Один удар — готовый глубокий оттиск
Как работает ударный аппарат
Подпружиненный ударный механизм
Маркировка выполняется за счёт приведения штампа в действие при контакте с поверхностью детали. Подпружиненный поршень автоматически адаптируется к разной высоте изделий — вносить изменения в настройки не требуется. Регулировка натяжения пружины точно задаёт глубину оттиска.
- Головка предварительно «поджимает» деталь — без проскальзывания и замятия.
- Ударный механизм взводится и отпускается — рукой (МВ15/20/32) или пневматикой (МВ19/21/35).
- Клеймо или наборная строка оставляет глубокий аккуратный оттиск за один цикл.
Возможности и оснастка
Комплектация под вашу задачу
Полностью регулируемая глубина маркировки: безопасно даже для хрупких заготовок, минимум деформаций и трещин. Для каждой машины — большой выбор аксессуаров:
- Штампы-клейма с логотипом или фирменным знаком.
- Держатели пуансонов со сменным буквенно-цифровым шрифтом — строка набирается за минуту.
- Нумерационные головки для серийной нумерации.
- Изготовление шрифтов, клейм и держателей на заказ под особые требования.
— МВ15 в работе · видео
Два реальных теста: нержавейка и алюминий
Как клеймить нержавейку: обзор ударного аппарата МВ15
Насколько быстро, чётко и глубоко ручной МВ15 наносит маркировку на шильды и таблички из нержавеющей стали. Автономность, сила удара, надёжность механической конструкции, идеальный оттиск без деформации заготовки.
Идеальная маркировка алюминия без деформации! Обзор ударного пресса МВ15
Тестируем МВ15 на алюминиевой табличке:как за один удар получить глубокий, но аккуратный оттиск — без замятия краёв и сквозного пробития шильда, на мягком металле.Без электричества и компрессора!
— Таблица выбора модели
Сколько символов отобьёт один держатель пуансонов
Цифры в таблицах — количество пуансонов в держателе (теоретическое значение) для глубины маркировки 0,1–0,2 мм. При разработке решения для клиента мы проводим практические испытания для подтверждения выбора.
Маркировка стали · глубина 0,1–0,2 мм
| Размер символов, мм | 1 мм (10/10) | 1,5 мм (15/10) | 2 мм (20/10) | 2,5 мм (25/10) | 3 мм (30/10) | 4 мм (40/10) | 5 мм (50/10) | |
| MB15 | 6 | 5 | 4 | 3 | 2 | 1 | 1 | |
| MB19 | 6 | 5 | 4 | 3 | 2 | 1 | 1 | |
| MB20 | 14 | 12 | 10 | 8 | 7 | 5 | 4 | |
| MB21 | 15 | 14 | 12 | 11 | 9 | 8 | 6 | |
| MB32 | 32 | 27 | 24 | 17 | 15 | 13 | 10 | |
| MB35 | 36 | 30 | 26 | 19 | 17 | 15 | 12 |
Маркировка алюминия · глубина 0,1–0,2 мм
| Размер символов, мм | 1 мм (10/10) | 1,5 мм (15/10) | 2 мм (20/10) | 2,5 мм (25/10) | 3 мм (30/10) | 4 мм (40/10) | 5 мм (50/10) | |
| MB15 | 12 | 11 | 10 | 8 | 6 | 5 | 4 | |
| MB19 | 12 | 11 | 10 | 8 | 6 | 5 | 4 | |
| MB20 | 26 | 24 | 22 | 20 | 18 | 14 | 12 | |
| MB21 | 28 | 26 | 24 | 22 | 20 | 16 | 14 | |
| MB32 | 70 | 65 | 60 | 55 | 50 | 45 | 43 | |
| MB35 | 75 | 70 | 65 | 60 | 55 | 50 | 46 |
— Технические характеристики
Серия MB: ручные и пневматические исполнения
Ручные аппараты · механический привод
| Параметр | MB 15 | MB 20 | MB 32 | |
| Максимальное усилие удара (регулируемое), кг | 500 | 3000 | 6500 | |
| Рабочий просвет (высота маркируемой детали), мм | 0–260 | 0–330 | 0–370 | |
| Вес нетто, кг | 10 | 33 | 99 | |
| Размер штока (диаметр / длина), мм | 8 / 32 | 10 / 38 | 16 / 48 | |
| Размер T-слотов рабочего стола, мм | 6 | 10 | 12 | |
| Полный ход механизма, мм | 30 | 60 | 100 | |
| Ход взведения ударного механизма, мм | 8 | 18 | 22 | |
| Полезная длина хода, мм | 22 | 42 | 78 |
Пневматические аппараты · давление до 6 бар
| Параметр | MB 19 | MB 21 | MB 35 | |
| Максимальное усилие удара (регулируемое), кг | 600 | 3500 | 7500 | |
| Рабочий просвет (высота маркируемой детали), мм | 0–175 | 0–270 | 0–300 | |
| Вес нетто, кг | 14,5 | 53 | 162 | |
| Размер штока (диаметр / длина), мм | 8 / 32 | 10 / 38 | 16 / 48 | |
| Размер T-слотов рабочего стола, мм | 6 | 10 | 12 | |
| Полный ход механизма, мм | 30 | 60 | 100 | |
| Ход взведения ударного механизма, мм | 8 | 18 | 22 | |
| Полезная длина хода, мм | 22 | 42 | 78 | |
| Максимальное давление, бар | 4 | 6 | 6 |
— Где работает
Что делают ударными аппаратами MB
Шильды и таблички
нержавейка и алюминий: клеймо или наборный шрифт, оттиск с одного удара
Серийная нумерация
нумерационная головка — автоинкремент номера каждым циклом
Клейма и логотипы
постоянный фирменный знак штампом на арматуре, крепеже, инструменте
Цилиндры и шпильки
даты и партии на торцах крепежа — как в нашем тесте МВ20
Клёпка и запрессовка
аппарат как настольный технологический пресс
Обжим и сборка
опрессовка втулок и деталей, посадочные операции
Перфорация
пробивка отверстий и меток в тонком металле за один удар
Малые серии
один удар = знак: без контроллера, ПК и обучения оператора
Пришлите деталь или ТЗ — отобьём пробный оттиск и подберём модель
Инженер оценит материал, твёрдость, размер знака и требуемую глубину, за день сделает оттиск на вашем образце или близком аналоге и вернётся с рекомендацией: модель MB, оснастка (клеймо, держатель пуансонов, нумератор) и цифра по бюджету.
Вопросы по ударным аппаратам MB
Чем ударный аппарат MB отличается от ударно-точечных систем ADP?
MB отбивает готовый знак одним ударом — клеймо или наборную строку: быстро, просто, без электроники. ADP — программируемая система с контроллером: «рисует» точками любой текст, коды и меняющиеся номера. Для постоянного знака и малых серий MB проще и доступнее; для переменных данных — ADP.
Ручной или пневматический — что выбрать?
Ручной — при небольшом числе ударов в смену и там, где нет компрессора (МВ15 работает на любом столе — тихо и автономно). Пневматический — для серийной работы: выше темп, оператор не устаёт, цилиндры двойного действия; МВ35 можно встроить в производственную линию.
Хватит ли усилия для моей детали?
Зависит от твёрдости металла и размера знака. Ориентир — таблицы выбора выше (сталь и алюминий при глубине 0,1–0,2 мм). Точный ответ даёт тест: пришлите образец — отобьём пробный оттиск и подтвердим модель.
А если строка длинная и знаки меняются?
Строка набирается в держателе из сменных пуансонов (буквы и цифры) — аппарат отбивает всю строку одним ударом. Для меняющихся чисел ставится нумерационная головка с автосменой номера.
Алюминий и тонкие детали — не замнёт?
Предварительное поджатие головки и регулировка усилия от нулевого значения дают чистый глубокий оттиск без деформации, пробития и замятия краёв — есть видео-тест МВ15 по алюминиевой табличке.
Изготовите клеймо с нашим логотипом или знаком?
Да — клише, штампы, держатели пуансонов и нумераторы делаем на заказ под ваши требования (рисунок знака, размеры строки, материал). Эскиз и срок — через анкету или письмо на info@totemmark.ru
