Инструменты для ручного клеймения металла
Наборное клеймо — это конструктор для мастера: один держатель и сменные пуансоны вместо десятка цельных клейм и недель ожидания. Наберите строку, зафиксируйте, один удар молотком — постоянный знак в металле. Пуансоны европейской стали, закалка 58–60 HRC, шрифт близкий к ГОСТ, отгрузка со склада в день оплаты.
Пуансоны: от 580 ₽ · Ресурс: до 100 000 ударов · Твёрдость: 58–60 HRC · Шрифт: близкий к ГОСТ · Отгрузка: в день оплаты
— Четыре направления
Вся ручная маркировка ударным способом — в одном разделе
Наборное клеймо · 4 мм · 5 мм

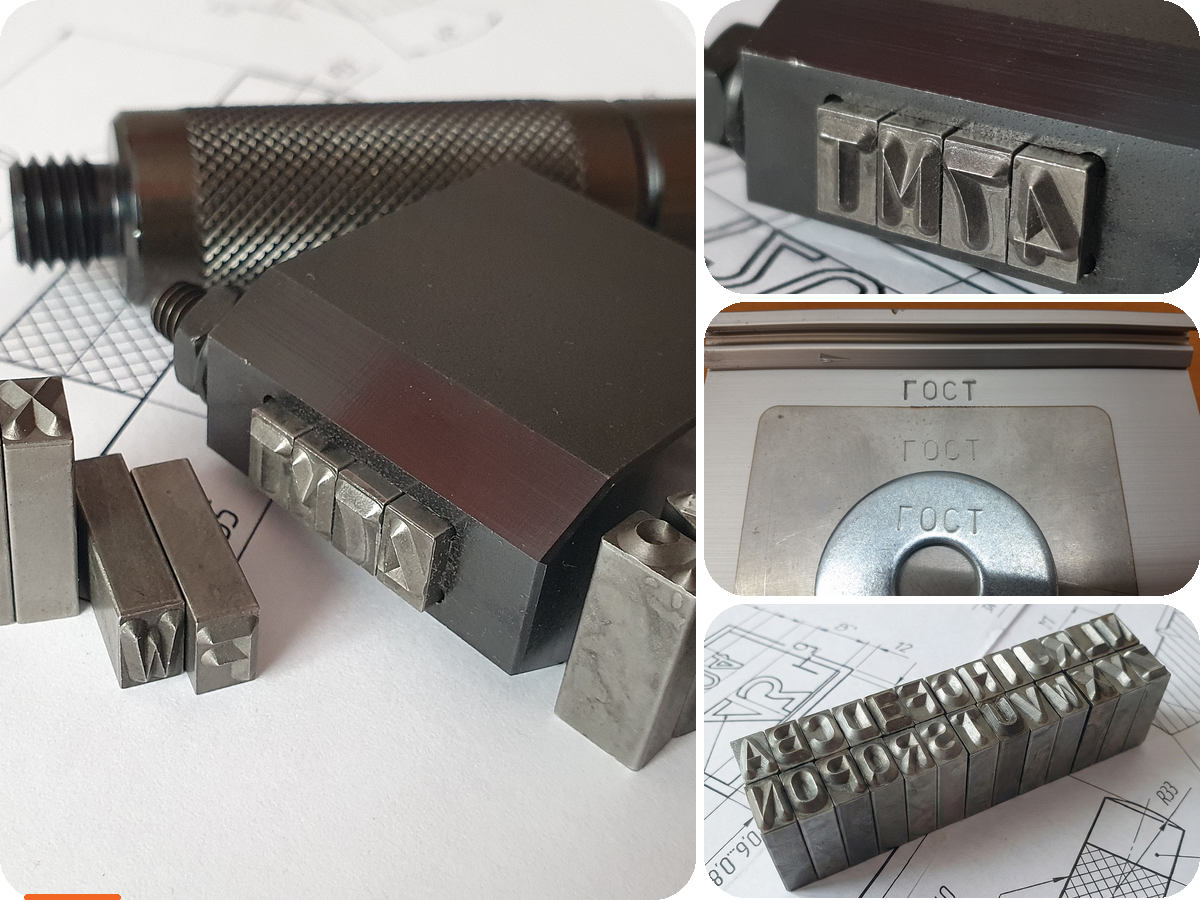

Клеймо сварщика TM-PC-20/8 SVAR
Надоело заказывать индивидуальные клейма на каждого сварщика и ждать неделями? — тут РЕШЕНИЕ!
До 5 символов одновременно · наборы 0–9 и A–Z · «пустышки»
от 580 ₽ за пуансон · цены — на странице модели
Наборное клеймо · 2,5 мм · 3 мм
Клеймо для шильдов TM-PC-11/6 SHILD
Комплекты для маркировки информационных табличек (шильдиков) символами 2,5 и 3 мм — вся строка одним ударом, идеально ровно.
До 8 символов · наборы 0–9 и A–Z · шрифт близкий к ГОСТ
состав и цена — по комплекту на странице

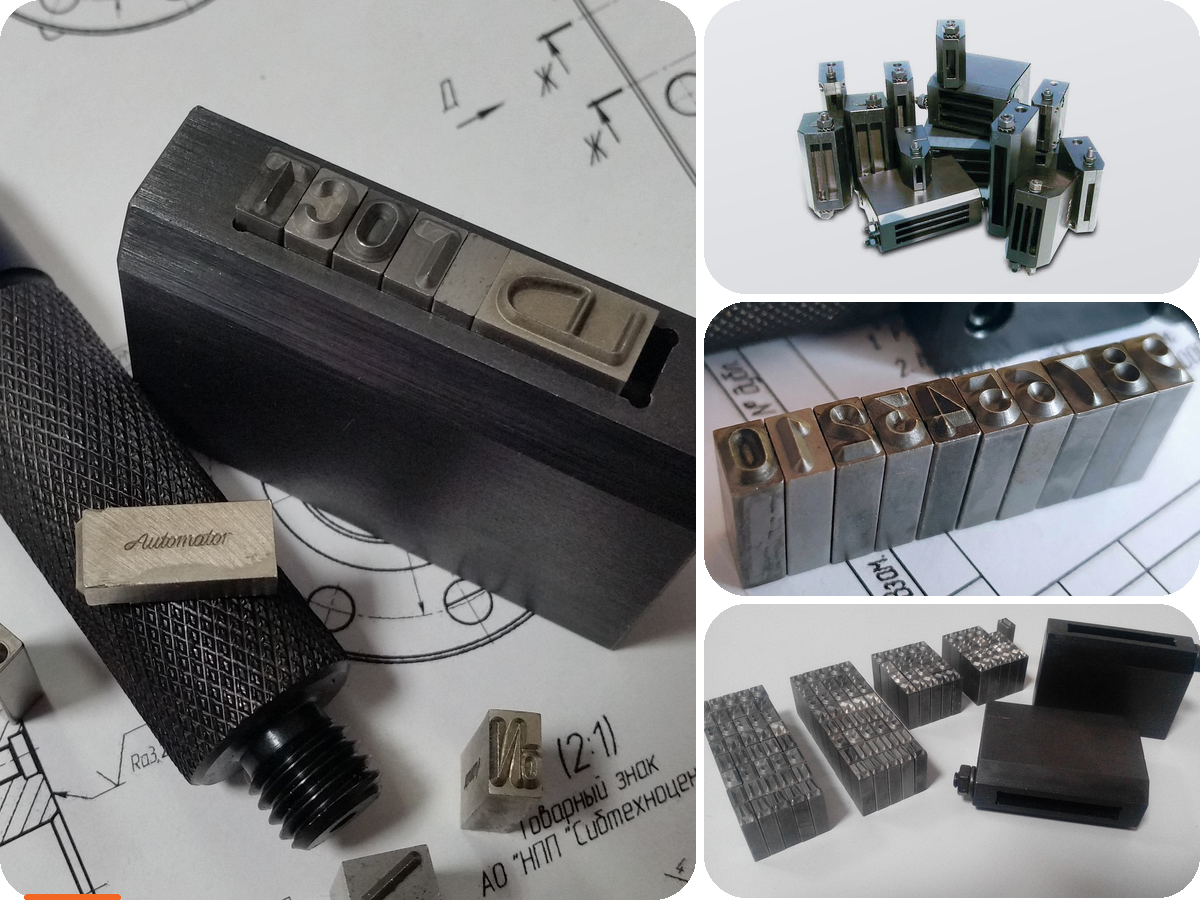

Оснастка и расходники
Держатели пуансонов и пуансоны
Держатели, рукоятки, бойки, специальные символы, пуансоны на заказ по эскизам — для ударных аппаратов и ручного клеймения.
Типоразмеры 6×3×19 и 8×5×19 мм · в наличии
по эскизу — расчёт за 1 день

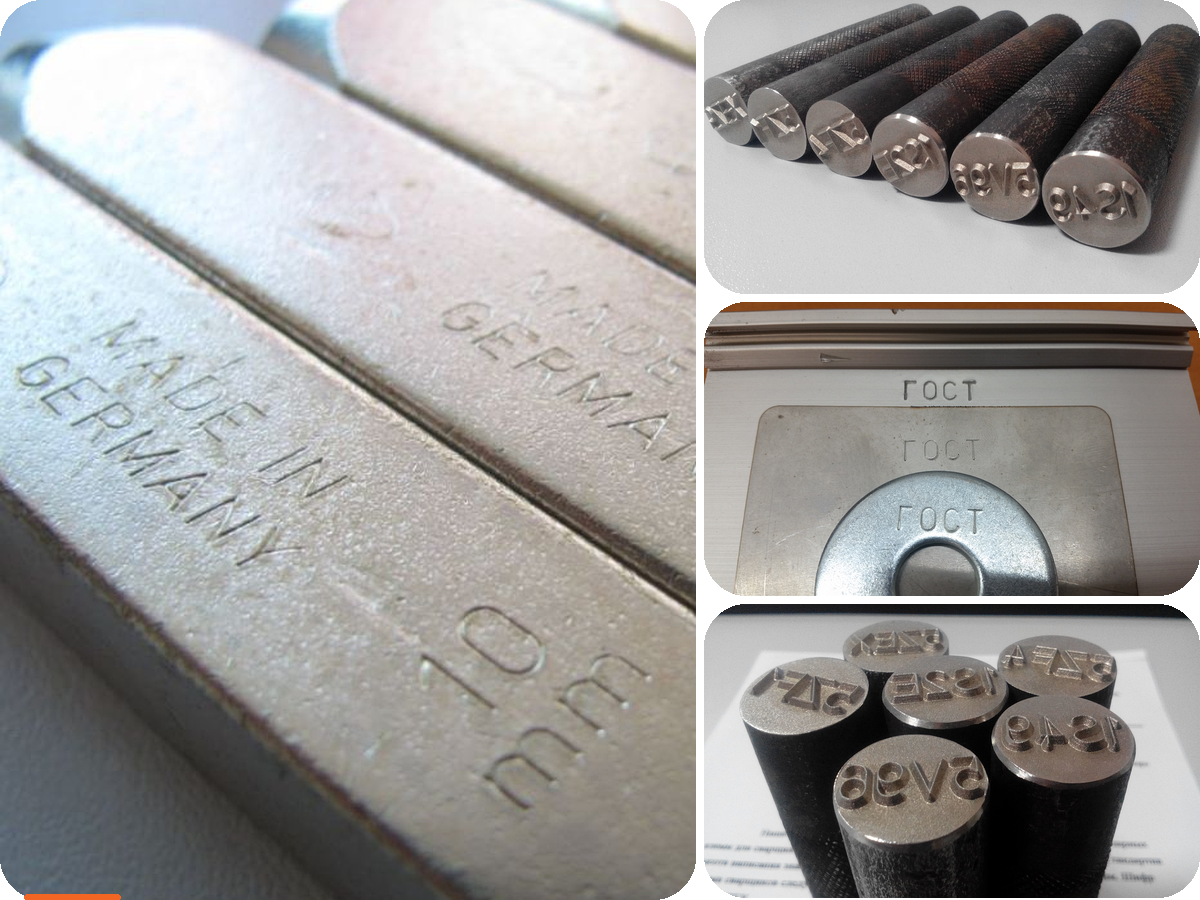

Цельные клейма · наборы
Наборы клейм для профессионалов
Профессиональные ручные ударные клейма ведущих брендов Англии и Германии — для постоянных знаков, которые не меняются.
Буквы, цифры и знаки по стандартам брендов
комплектация и цена — по запросу
— Ходовые системы · модульное клеймение
Два держателя закрывают клеймо сварщика и строки на шильдах
Личные клейма сварщиков · бригады
TM-PC-20/8 SVAR
до 5 символов одновременно · высота знака 4мм · 5мм
Один держатель и комплект сменных цифр на всю бригаду — вместо индивидуальных клейм и недель ожидания. Оттиск по глубине и чёткости не уступает, а порой превосходит след цельных клейм сварщика.
- Держатель пуансонов TM-PC-20/8
- Рукоятка (боек)
- Пуансоны с символом 4 и 5 мм на выбор
Идеально ровные строки на шильдах
TM-PC-11/6 SHILD
до 8 символов одновременно · высота знака 2,5мм · 3мм
Больше никаких «кривых» цифр и разной глубины: вся строка целиком за один точный удар. Жёсткая фиксация в держателе ставит символы строго в одну линию — даже на твёрдом металле.
- Знаков в держателе: до 8
- Пуансон (тело), мм: 6 × 2,5 × 19 и 6 × 3 × 19
- Твердость пуансонов: 58–60 HRC
— Принцип работы
Четыре действия до готового оттиска
Как работает наборное клеймо
Конструктор для мастера
Вам больше не нужен десяток цельных клейм. Достаточно одного ударного держателя и набора сменных пуансонов — цифр, букв, знаков.
1. Вставьте нужные пуансоны в держатель (до 5-ти по 4мм, либо до 4-х по 5мм — SVAR, до 8 по 2,5мм, либо до 6 по 5мм — SHILD).
2. Зафиксируйте их шестигранным ключом — жёстко, без люфта.
3. Прикрутите рукоятку-боек к держателю.
4. Один удар молотком по бойку — готовый ровный глубокий оттиск.
1. Вставьте нужные пуансоны в держатель (до 5-ти по 4мм, либо до 4-х по 5мм — SVAR, до 8 по 2,5мм, либо до 6 по 5мм — SHILD).
2. Зафиксируйте их шестигранным ключом — жёстко, без люфта.
3. Прикрутите рукоятку-боек к держателю.
4. Один удар молотком по бойку — готовый ровный глубокий оттиск.
Острая кромка пуансона · чёткий след без наплывов
— Школа клеймения · советы мастера
Правила ровного оттиска
Тяжёлая подложка
поверочная плита, кусок рельса, наковальня. Вес — минимум в 10–15 раз больше молотка; дерево и тонкий лист «съедают» удар
Один удар — один оттиск
хлёстко, уверенно, «сквозь» хвостовик в плиту. Серия лёгких постукиваний приводит к двоению знаков
Прижим «натягом»
перед ударом прижмите держатель к шильдику всем весом — что бы не было ни малейшего зазора между острием и деталью
Двоится? — безынерционный молоток
стальная дробь внутри гасит отскок, вся энергия уходит в метку, хвостовик не расклёпывается
Уход за набором
протирать насухо, капля масла или WD-40, кейс с ложементом; алюминиевую пыль — латунной щёткой (не стальной)
Люфта быть не должно
перед ударом сильно затягивайте винт держателя: люфт пуансонов — это сколы на гранях и как следствие не ровная линия
— Наборное клеймо в работе · видео
Реальная скорость и глубина оттиска
Клеймение стали Ст3 наборным клеймом
Реальный тест по конструкционной стали: крупный план результата после большого количества нанесений — след глубокий и стабильный от удара к удару.
Как устроена наборная система: держатель, пуансоны, боек
Разбираем клеймо по частям: как набирается строка, как фиксируются пуансоны шестигранным ключом.
— Где работает
Что клеймят вручную ударным способом
Клейма сварщиков
новый сварщик = новый номер за 5 минут, а не недели
Шильды и таблички
строки 3–5 мм одним ударом — ровный ряд без «пьяного забора»
Знаки ОТК
контрольные клейма приёмки, отбраковки и допуска
Полевая работа
клеймение в цеху и на монтаже: нужны только молоток и держатель
Номера инструмента
инвентарные номера на оснастке, ключах и другом инструменте
Твёрдые металлы
пуансоны 58–60 HRC; ресурс до 100 000 ударов прессом в 7 тонн
Постоянные знаки
фирменные цельные клейма Pryor (Англия) и Германия для неизменных меток
Специальные символы
клейма и пуансоны по эскизу заказчика: логотипы, буквы, знаки
Пришлите эскиз знака или задачу — соберём комплект клейм за день
Подскажем схему: наборное клеймо или цельное, высота символа, состав набора пуансонов, держатель и боек, — и посчитаем стоимость сразу: поштучно или наборами (в наборах дешевле). Стандартные позиции отгружаем в день оплаты.
Вопросы по ручному клеймению
Чем наборное клеймо лучше цельного?
Цельное клеймо под каждый знак — это заказ, ожидание неделями и полная замена при износе. Наборное — конструктор: символы меняются в держателе за минуту, повредился один пуансон — докупаете одну позицию за копейки. Любой новый сварщик или номер — сразу, со склада.
Оттиск наборным не хуже, чем цельным клеймом?
Нет: пуансоны жёстко фиксируются шестигранником в общем теле держателя, удар распределяется равномерно через боек. По глубине и чёткости след не уступает, а на длинных строках — ровнее, чем поштучными ударами («один удар — одна строка»).
Какую высоту символа выбрать — 5 мм или 3 мм?
По читаемости и месту: 5 мм (SVAR) — стандарт личных клейм и заметных знаков; 3 мм (SHILD) — компактные строки на шильдиках. Для шильдов есть варианты 3, 4 и 5 мм — подскажем по вашей табличке.
Потянут ли пуансоны твёрдую сталь? Сколько прослужат?
Пуансоны — европейская инструментальная сталь, закалка 58–60 HRC, острая кромка. Стойкость — до 100 000 ударов по стали семитонным прессом; на алюминиевых шильдиках ресурс практически не ограничен. Важно бить правильным молотком и держать хвостовик перпендикулярно.
Как избежать кривой строки и «двойного» следа?
Два секрета со страницы школы: тяжёлая жёсткая подложка (плита или кусок рельса — в 10–15 раз тяжелее молотка) и один хлёсткий удар с плотным прижимом держателя. Если знак «двоится» — берите безынерционный молоток с дробью внутри.
А если нужен специальный знак — логотип, ГОСТ-буква, свой шрифт?
Сделаем пуансоны и клейма по вашему эскизу: специальные символы, логотипы, нестандартные знаки. Пришлите рисунок или ТЗ — рассчитаем за 1 рабочий день.
