Наборное ударное клеймо для шильдов и табличек TM-PC-11/6 SHILD (до 6 знаков, 3 мм)

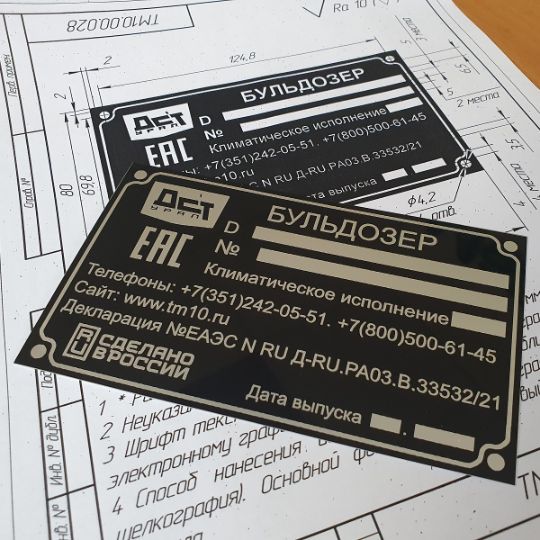

Наборное клеймо в держателе: идеально ровная маркировка шильдиков за один удар

Оставить заявку

Проблема, Которую мы решаем

Больше никаких «кривых» цифр и разной глубины!

Устали от того, что при клеймении табличек отдельными буквами одна цифра «проваливается», а другая еле касается металла? Строка получается неровной, как «пьяный забор», а бракованные шильдики идут в переплавку?

Забейте на эту проблему раз и навсегда!

Наше наборное клеймо наносит всю строку целиком за один точный удар. Идеально ровная строчка и одинаковая глубина гарантированы даже на твердом металле.

Комплект для идеальной маркировки:

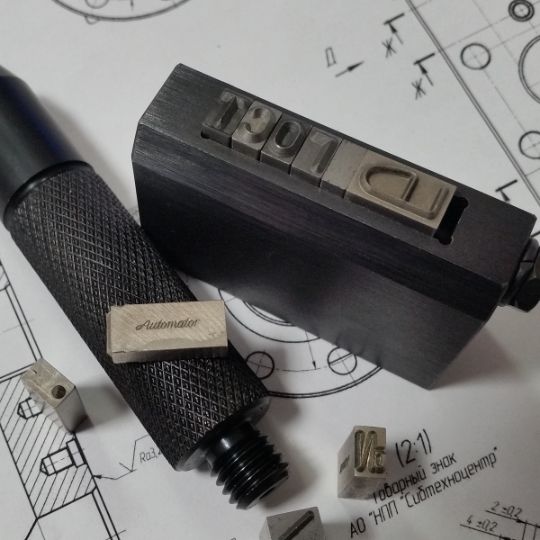

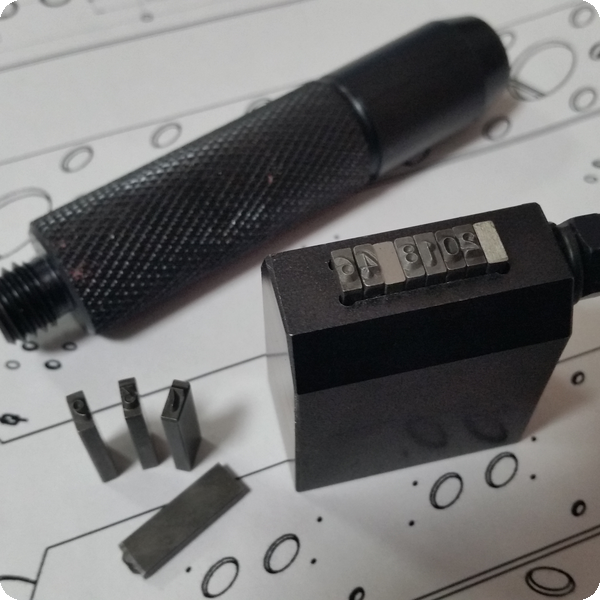

Набор состоит из ударного держателя и сменных пуансонов (клейм) с цифрами и буквами. Вы набираете нужные символы в держатель (до 6 штук), фиксируете их и одним ударом молотка получаете готовую, профессионально выполненную строку.

Наше решение - Наборное клеймо TM-PC-11/6 SHILD

Что такое наборное клеймо?

Это конструктор для Мастера. Вам больше не нужен десяток цельных клейм. Достаточно иметь один ударный держатель и набор сменных пуансонов (цифр, букв, знаков).

Как это работает:

• Вставьте нужные пуансоны (до 6 штук одновременно) в держатель.

• Зафиксируйте их с помощью шестигранного ключа.

• Прикрутите рукоятку к держателю пуансонов TM-PC-11/6

• Нанесите удар молотком по сменной рукоятке-бойку.

• Готово! Оттиск ровный и четкий.

Технические характеристики

• Тип: Наборное клеймо (держатель + сменные пуансоны)

• Количество знаков в держателе: до 6 штук

• Размер пуансона (тела клейма): 6 х 3 х19 мм.

• Высота символа (шрифт): 3 мм.

• Шрифт: Максимально приближен к ГОСТ (соответствует требованиям ОТК).

• Материал пуансона: Инструментальная легированная сталь (Европа).

• Твердость пуансонов: 58-60 HRC.

• Конструкция: Сборно-разборная. Ударная рукоятка (боек) в комплекте.

• Состав: Держатель пуансонов TM-PC-11/6, рукоятка (боек), символы 1, 2, 3, 4, 5. 6, 7, 8, 9, 0 и буквы по согласованию.

Дополнительно может быть укомплектован клеймами без символов, так называемыми "пустышками"

Преимущества

✅ Идеальный ряд: Благодаря жесткой фиксации в держателе, все символы стоят строго на одной линии. Забудьте о «скачущих» цифрах.

✅ Одинаковая глубина: Так как удар распределяется равномерно через боек-рукоятку, все символы впечатываются в металл с одинаковым усилием. Это особенно важно на тонких или твердых шильдах.

✅ Гигантский ресурс: Пуансоны из европейской инструментальной стали, закаленной до 58-60 HRC.

Выдерживают до 100 000 ударов по стали семи-тонным прессом. При работе по алюминиевым шильдикам ресурс практически «вечный».

✅ Четкий оттиск: Острая грань символа обеспечивает легкое проникновение в металл, формируя четкий, читаемый знак без наплывов.

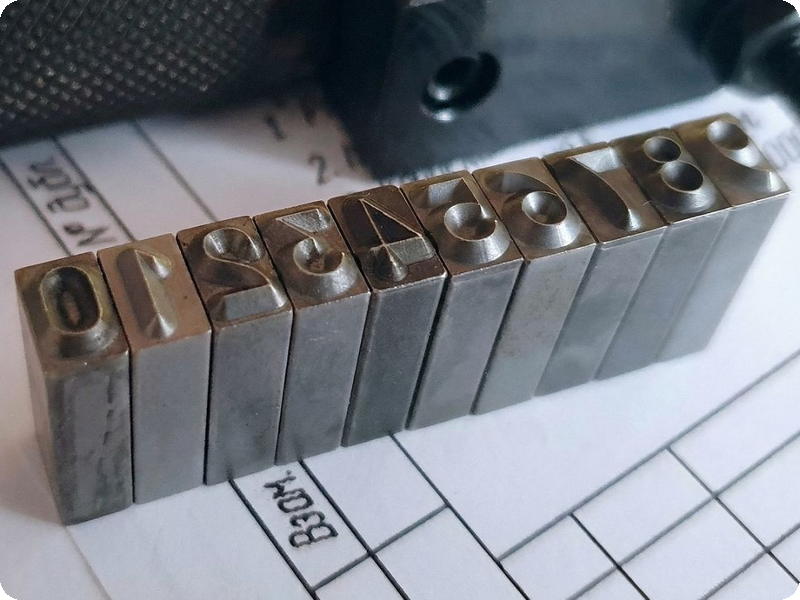

набор клейм "цифры" (0-9)

• Назначение: Клеймение металла в составе наборного клейма TM-PC-11/6 SHILD

• Тип держателя: TM-PC-11/6

• Габариты клейма (пуансона): 6х3х19 мм. Размер 19 мм с учетом острой кромки символа.

• Высота символа: 3 мм (чёткий, читаемый след).

• Материал пуансона: Инструментальная сталь, закалка 58-60 HRC.

• Кромка: Острая.

• Шрифт: максимально приближен к ГОСТ.

• Состав: Держатель пуансонов TM-PC-20/8, рукоятка (боек), символы 1, 2, 3, 4, 5. 6, 7, 8, 9, 0.

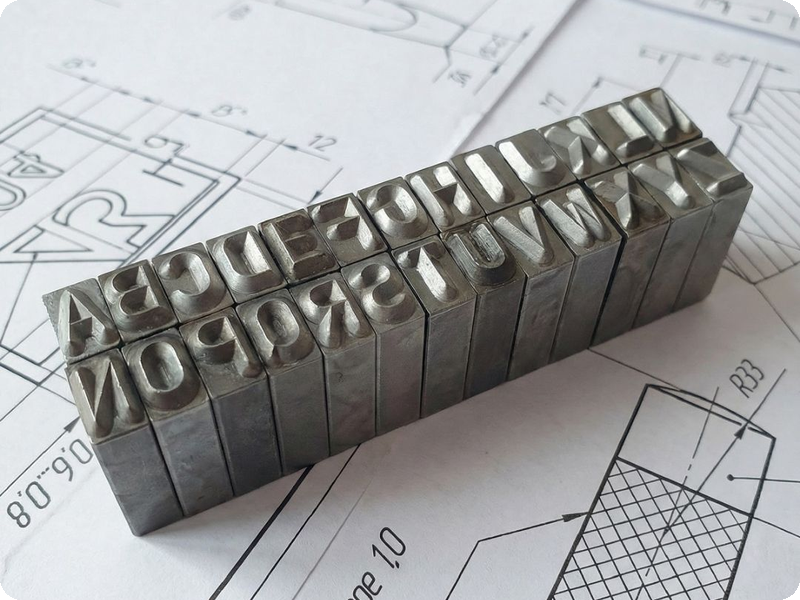

набор клейм "ЛАТИНИЦА" (A-Z)

• Назначение: Клеймение металла в составе наборного клейма TM-PC-11/6 SHILD

• Тип держателя: TM-PC-11/6

• Габариты клейма (пуансона): 6х3х19 мм. Размер 19 мм с учетом острой кромки символа.

• Высота символа: 3 мм (чёткий, читаемый след).

• Материал пуансона: Инструментальная сталь, закалка 58-60 HRC.

• Кромка: Острая.

• Шрифт: максимально приближен к ГОСТ.

• Состав: 26 символов - A, B, C, D, E, F, G, H, I, J, K, L, M, N, O, P, Q, R, S, T, U, V, W, X, Y, Z.

Гибкая система комплектации

Мы предлагаем оптимальные условия для металлообрабатывающих предприятий России:

1. Поштучная продажа: Вы можете докупать только те символы (цифры/буквы), которые чаще всего выходят из строя или нужны для конкретной задачи.

2. Комплекты (Наборы): При покупке набора (например, комплект цифр от 0 до 9) стоимость одного пуансона выходит значительно ниже, чем при розничном заказе поштучно. Это выгодно для старта работы или полной замены изношенного комплекта.

Совет, как правильно выбрать материал подложки (плиты) под алюминиевый шильдик для идеального отпечатка

Для получения идеального отпечатка алюминиевый шильдик во время удара должен лежать на абсолютно жесткой, массивной и ровной поверхности. Если подложка будет слишком мягкой, шильдик деформируется («поплывет» или согнется лодочкой), а глубина букв в строке окажется разной.

Рейтинг материалов для подложки:

• Стальная поверочная или разметочная плита.

Самый лучший и профессиональный вариант. Обладает идеальной плоскостностью и не пружинит при ударе. Позволяет получить максимально четкий оттиск с первого раза.

• Кусок рельса или мини-наковальня.

Отличная и доступная альтернатива профессиональной плите. Большая масса гасит отдачу от удара молотком. Перед работой поверхность нужно зачистить болгаркой до ровного металла.

• Толстый лист массивного текстолита или капролона.

Допустимый вариант толщиной от 20–30 мм. Слегка амортизирует, защищая обратную сторону шильдика от царапин. Требует чуть более сильного удара из-за минимального поглощения энергии.

Что использовать категорически нельзя:

• Тонкий листовой металл на верстаке — будет пружинить и вибрировать.

• Деревянные бруски или доски — волокна дерева проминаются, шильдик изогнется.

• Тиски (губки) — зажимать шильдик в тиски неудобно, плоскость фиксации будет нарушена.

Главный секрет ровного оттиска:

Вес подложки (плиты) должен быть как минимум в 10–15 раз больше веса вашего молотка. Если вы бьете молотком весом 500 грамм, стальная плита-основание должна весить не менее 5–7 кг. Только тогда вся энергия удара пойдет на деформацию алюминия под пуансоном, а не на смещение самой плиты.

Совет, как избежать эффекта «двойного удара» (двоения знаков)

Эффект «двойного удара» (когда на металле появляется четкий символ и рядом его смазанная тень) возникает из-за микроотскока пуансона или молотка в момент соприкосновения. Поскольку вы бьете по кассетному держателю, площадь контакта большая, и правильная техника здесь критически важна.

Как предотвратить двоение знаков

• Плотный прижим («натяг»)

Перед ударом сильно прижмите держатель к шильдику левой рукой. Всем весом тела слегка надавите на инструмент сверху вниз. Между пуансонами и алюминием не должно быть ни микронного зазора.

• Принцип «Один удар — один оттиск»

Никогда не пытайтесь нанести серию легких постукиваний. Удар должен быть ровно один: хлесткий, уверенный и плотный. Мысленно цельтесь не в верхушку хвостовика, а «сквозь» него — прямо в плиту-подложку.

• Контроль отскока молотка

После удара не позволяйте бойку молотка прыгать на хвостовике. Рука должна зафиксировать молоток в нижней точке в момент касания. Не держите рукоятку молотка слишком близко к бойку — хват должен быть строго за нижнюю треть ручки для правильной инерции.

• Использование безынерционного молотка

Если проблема сохраняется, замените обычный молоток на безынерционный (рихтовочный с резиновым/пластиковым бойком и дробью внутри). Полость такого молотка заполнена стальной дробью, которая гасит отскок. Он передает 100% энергии в точку удара без обратной отдачи и сохраняет хвостовик клейма от расклепывания.

Правила ухода за кассетным клеймом (набором для маркировки шильдиков)

• Защита от влаги и коррозии:

После работы всегда протирайте пуансоны сухой ветошью. Храните набор только в сухом месте. Регулярно наносите тонкий слой оружейного масла или смазки WD-40. Используйте штатный пластиковый или деревянный кейс с ложементом.

• Очистка от металлической пыли:

Алюминий при ударе может забиваться в мелкие пазы шрифта. Очищайте рельеф букв жесткой щеткой с латунным или пластиковым ворсом. Не используйте стальные щетки. Они могут повредить острые кромки символов.

• Контроль затяжки и перекосов:

Всегда сильно затягивайте фиксирующий винт в кассете (держателе) перед ударом. Не допускайте люфта пуансонов. Люфт приводит к сколам на гранях. Держите хвостовик держателя строго перпендикулярно шильдику при ударе.

• Правильный подбор молотка:

Используйте молоток из более мягкого металла, чем пуансон. Идеально подойдет качественный слесарный молоток средней жесткости. Не бейте по хвостовику тяжелой кувалдой или закаленным инструментом!
