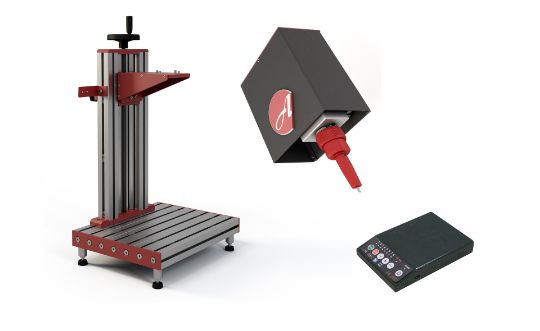

ADP2560-BASE-АС250
идеально для небольших заготовок, бирок, жетонов
₽ 654 390.00
- • Головка ADP2560 с рабочим полем 25 х 60 мм
- • Станина 500мм
- • Игла: DOT3, DOT6
- • Контроллер AC250
Главная → Каталог → Маркировочное оборудование → Ударно-точечные системы → Стационарные
Модельный ряд стационарных маркираторов Automator
по типам рабочего поля и контроллерам
ADP2560-BASE-АС500
идеально для небольших заготовок, бирок, жетонов
₽ 912 150.00
- • Головка ADP2560 с рабочим полем 25 х 60 мм
- • Станина 500мм
- • Игла: DOT3, DOT6
- • Контроллер AC500
ADP5090-BASE-АС250
оптимальный баланс размера и производительности
₽ 623 160.00
- • Головка ADP5090 с рабочим полем 50 х 90 мм
- • Станина 500мм
- • Игла: DOT3, DOT6, DOT12, VIBRO4
- • Контроллер AC250
ADP5090-BASE-АС500
оптимальный баланс размера и производительности
₽ 856 890.00
- • Головка ADP5090 с рабочим полем 50 х 90 мм
- • Станина 500мм
- • Игла: DOT3, DOT6, DOT12, VIBRO4
- • Контроллер AC500
ADP120160-BASE-АС250
Маркировка VIN-номеров, шильдиков, табличек
₽ 767 700.00
- • Головка ADP120160 с рабочим полем 120 х 160 мм
- • Станина 500мм
- • Игла: DOT3, DOT6, DOT12, VIBRO4
- • Контроллер AC250
ADP120160-BASE-АС500
Маркировка VIN-номеров, шильдиков, табличек
₽ 1 001 430.00
- • Головка ADP120160 с рабочим полем 120 х 160 мм
- • Станина 500мм
- • Игла: DOT3, DOT6, DOT12, VIBRO4
- • Контроллер AC500
ADP300400-BASE-АС250
гравировка информационных табличек
₽ 1 177 020.00
- • Головка ADP300400 с рабочим полем 300 х 400 мм
- • Усиленная Станина 500мм
- • Игла: DOT3, DOT6, DOT12, VIBRO4
- • Контроллер AC250
ADP300400-BASE-АС500
гравировка информационных табличек
₽ 1 414 980.00
- • Головка ADP300400 с рабочим полем 300 х 400 мм
- • Усиленная Станина 500мм
- • Игла: DOT3, DOT6, DOT12, VIBRO4
- • Контроллер AC500
Стационарные ударно-точечные маркираторы
— это профессиональное решение для предприятий, где требуется регулярное нанесение постоянной маркировки на металлические изделия . В отличие от портативных моделей, стационарные системы устанавливаются на специальной станине с колонной, что обеспечивает высокую стабильность позиционирования и снижает нагрузку на оператора при серийном производстве.
Назначение
Преимущества стационарного исполнения
Установка маркировочной головки на станине с регулируемой по высоте колонной даёт ряд существенных преимуществ:
• Точность позиционирования — головка жёстко закреплена, что исключает вибрации и погрешности при маркировке
• Повторяемость результата — идеально для серийной маркировки однотипных деталей
• Снижение утомляемости оператора — нет необходимости удерживать головку на весу
• Работа с крупными деталями — станина с рабочим столом позволяет маркировать заготовки любых габаритов
• Возможность автоматизации — стационарные системы легко интегрируются в производственные линии
Стандартная станина оснащается колонной высотой 500 мм, обеспечивающей удобную регулировку положения головки по вертикали . Размер рабочего стола — 300×400 мм.
Как выбрать стационарный маркиратор: алгоритм для покупателя
Шаг 1. Определите размер маркировки
Измерьте максимальную площадь, которую необходимо маркировать на вашей детали. Это главный критерий выбора модели:
• До 25×60 мм → ADP2560-BASE
• До 50×90 мм → ADP5090-BASE
• До 120×160 мм → ADP120160-BASE
• Свыше 120×160 мм → ADP300400-BASE
• До 25×60 мм → ADP2560-BASE
• До 50×90 мм → ADP5090-BASE
• До 120×160 мм → ADP120160-BASE
• Свыше 120×160 мм → ADP300400-BASE
Шаг 2. Оцените материал и твёрдость деталей
Все модели позволяют маркировать сталь (до 62 HRc), алюминий, чугун, пластик и керамику. Для особо твёрдых материалов рекомендуется использовать режим DOT (управляемая точка).
Шаг 3. Выберите контроллер
• AC250 — компактный бюджетный контроллер для автономной работы. Управление до 8 проектами, создаваемыми на ПК и загружаемыми через USB. Идеален для стандартных задач, где не требуется сложное программирование.
• AC500+ — профессиональный контроллер с 7-дюймовым сенсорным дисплеем и стилусом. Полный контроль процесса в реальном времени, мощное ПО, поддержка промышленных протоколов (PROFINET, PROFIBUS, ETHERNET/IP). Рекомендуется для сложных проектов, интеграции в АСУ ТП и работы с DXF-файлами.
Шаг 4. Учтите объём производства
Для серийного производства с большим количеством однотипных деталей оптимальны модели с полем 50×90 мм и выше. Для штучной маркировки мелких изделий достаточно компактной ADP2560-BASE.
Шаг 5. Дополнительные опции
При заказе уточните возможность оснащения:
• Поворотной осью для маркировки цилиндрических деталей
• Вакуумным или магнитным столом для фиксации заготовок
• Автоматической осью Z с программным управлением
• Поворотной осью для маркировки цилиндрических деталей
• Вакуумным или магнитным столом для фиксации заготовок
• Автоматической осью Z с программным управлением
Сравнительная таблица стационарных моделей
Мы свели ключевые характеристики в таблицу для наглядности.
| Характеристика | ADP2560-BASE | ADP5090-BASE | ADP120160-BASE | ADP300400-BASE | |
| Поле маркировки | 25×60 мм | 50×90 мм | 120×160 мм | 300×400 мм | |
| Вес головки | 2,5 кг | 4,5–4,9 кг | 7,5 кг | 20,5 кг | |
| Габариты головки | 126×174,5×80 мм | 180×150×121 мм | 220×160×168 мм | 514×424×148 мм | |
| Тип привода | Пневматический / электрический | Пневматический / электрический | Пневматический / электрический | Пневматический / электрический | |
| Глубина маркировки | до 2 мм | до 2 мм | до 2 мм | до 2 мм | |
| Режимы маркировки | DOT / VIBRO | DOT / VIBRO | DOT / VIBRO | DOT / VIBRO | |
| Скорость маркировки | до 5 симв./сек | до 5 симв./сек | до 5 симв./сек | до 5 симв./сек | |
| Высота колонны | 500 мм | 500 мм | 500 мм | 500 мм | |
| Контроллеры | AC250 / AC500+ | AC250 / AC500+ | AC250 / AC500+ | AC250 / AC500+ |
Таблица выбора модели по типу задач
Выбор между этими аппаратами зависит от типа металла и требований к рабочему полю маркировки.
| Ваша задача | Рекомендуемая модель | Ключевой нюанс выбора | |
| Маркировка мелких деталей, шильдов, пластин. Стандартные материалы. | ADP2560-BASE | Компактное поле 25×60 мм, малый вес, идеально для небольших заготовок | |
| Универсальная серийная маркировка. Основные материалы — стали и алюминий. | ADP5090-BASE | Самая популярная модель, поле 50×90 мм — оптимальный баланс размера и производительности | |
| Маркировка VIN-номеров, крупных деталей. Работа с твердыми и закаленными сталями. | ADP120160-BASE | Большое поле 120×160 мм, усиленная станина, высокая производительность | |
| Маркировка крупных табличек и деталей. Экстремально высокая производительность. | ADP300400-BASE | Уникальное поле 300×400 мм, максимальная площадь маркировки за один проход |
Принцип действия
Технология ударно-точечной маркировки
Ударно-точечный метод маркировки основан на воздействии иглы на поверхность материала, формирующей микроуглубления в виде точек. Совокупность точек создаёт чёткое изображение символов, логотипов или кодов .
Преимущества технологии:
• Перманентная, нестираемая маркировка: Информация наносится за счет пластической деформации материала, что делает ее устойчивой к истиранию, коррозии и окрашиванию.
• Экономичность: Технология не требует расходных материалов, кроме самой иглы, которая является единственным сменным элементом.
• Универсальность по материалам: Оборудование позволяет наносить маркировку на большинство конструкционных сталей, алюминий, титан, пластик и другие материалы.
• Простота подготовки: Для нанесения маркировки, как правило, не требуется специальной подготовки поверхности.
Критерии выбора

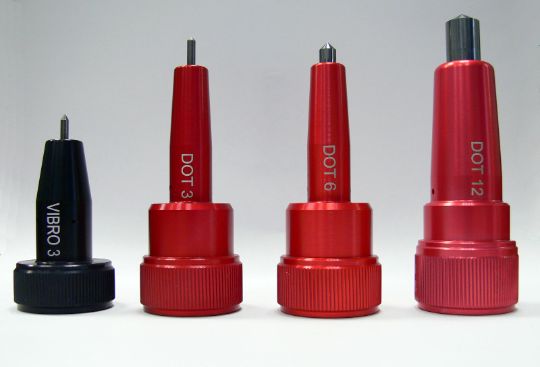

Как выбрать иглу и управлять ресурсом
Чтобы обеспечить оптимальный баланс между качеством маркировки и эксплуатационными расходами, мы предлагаем:
1. Стандартные иглы: Рекомендованы для маркировки большинства конструкционных и нелегированных сталей, а также цветных металлов. Обеспечивают отличное качество и максимальный ресурс при работе в нормальных условиях.
2. Усиленные иглы (например, серия DOT18): Специально разработаны для глубокой маркировки и работы с твердыми и труднообрабатываемыми материалами . Увеличенный диаметр иглы обеспечивает более высокую энергию удара и, как следствие, лучшее проникновение в материал. Однако, даже с усиленной иглой, при работе с твердостью, близкой к 62 HRc, ее ресурс будет ниже, чем при стандартных условиях.
Как заказать
Для подбора оптимальной комплектации, расчёта стоимости и консультации по всем техническим вопросам свяжитесь с нашими менеджерами. Мы поможем выбрать идеальное решение для вашего производства.
Глубокая маркировка
На видео показано нанесение глубокой маркировки на металлоконструкцию.
Последующая подготовка поверхности: дробеструйная обработка, грунтовка и финишное покрытие - два слоя краски.
Результат:
Даже после полного цикла антикоррозионной обработки номер остается четким, глубоким и полностью читаемым. Маркировка не скрывается под краской и не разрушается со временем — в отличие от этикеток или краски, которые могут отслоиться.
Процесс пусконаладки
Мы не просто продаем оборудование — мы внедряем его в ваш технологический процесс.
Пример из практики:
Во время пуско-наладочных работ в цехе заказчика мы продемонстрировали нанесение устойчивой маркировки на крупногабаритную металлоконструкцию. Портативный маркиратор ADP5090 успешно нанес цифро-буквенную информацию, несмотря на сложный рельеф поверхности и наличие окалины.
Маркировка раскаленного металла 1200°C
Маркировка металла, нагретого до 1000–1200 °C — сложнейшая задача для любого оборудования. В этом видео мы показываем, как портативный ударно-точечный маркиратор Automator ADP5090-PORTABLE справляется с ней на практике.
Результат — четкий, глубокий оттиск, устойчивый к окалине, коррозии и дальнейшей механической обработке. Маркировка остается читаемой на протяжении всего жизненного цикла изделия.
