Ударно-точечная маркировка
Специализация: Экстремально высокая скорость маркировки

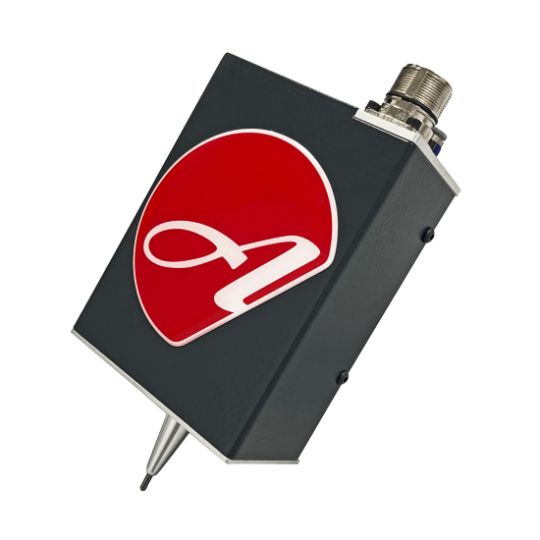

ADP2050 — сверхбыстрая интегрируемая система
Модель ADP2050 — это легкая (1,6 кг), компактная и быстрая система, созданная специально для интеграции в производственные линии.
Её ключевая особенность — экстремальная скорость маркировки. Перемещение картриджа с иглой осуществляется только по одной оси, по второй оси игла отклоняется. Благодаря такой конструкции возможна маркировка до 8 символов высотой 4 мм за 1,5 секунды.
Комплектующие и аксессуары

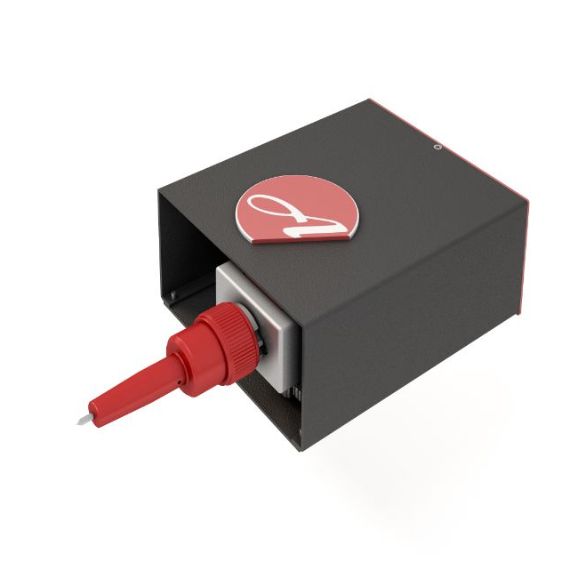

Миниатюрная маркировочная головка с полем 25×60 мм, которая весит всего 2,5 кг. Оптимально подходит для маркировки в сложных и труднодоступных местах, где ограничено пространство для монтажа оборудования.
Может поставляться в трёх версиях: интегрируемой, портативной и стационарной. В качестве контроллера может использоваться бюджетный AC250 (управление до 8 проектами) либо универсальный AC500+ с сенсорным экраном.
Специализация: VIN-коды и длинные цифро-буквенные строки

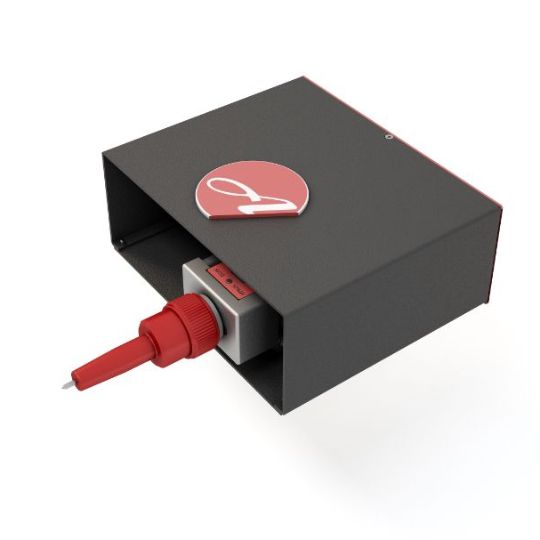

ADP25120 — для нанесения длинных идентификаторов
Размер поля маркировки 25×120 мм в сочетании с компактным корпусом и малым весом (3,9 кг) определяет основную область применения — нанесение VIN-номера на элементы транспортного средства (кузов, кабина, рама).
Как и предыдущая модель, доступна в интегрируемой, портативной и стационарной версиях.

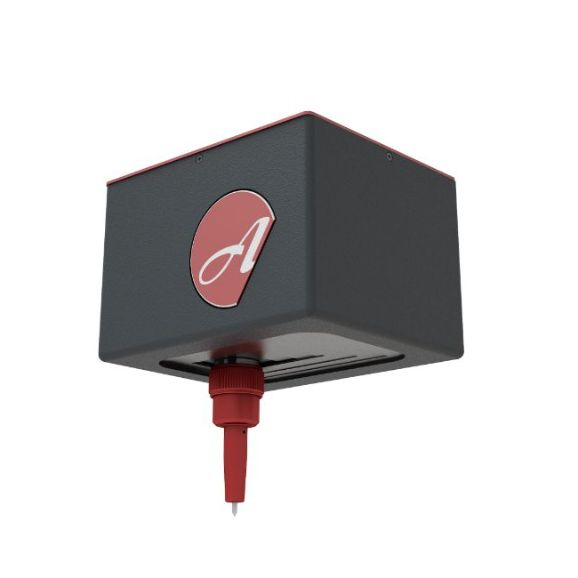

Маркировочная головка с полем 50×90 мм — самая популярная модель в линейке. Имеет компактные размеры и небольшой вес (4,5 кг). Поля 50×90 мм достаточно для маркировки как крупногабаритных деталей (запорная арматура, задвижки, металлоконструкции), так и мелких изделий (метизы, шпильки, втулки).
Поставляется в интегрируемой, портативной и стационарной версиях.
Специализация: Нанесение обширной информации за один проход

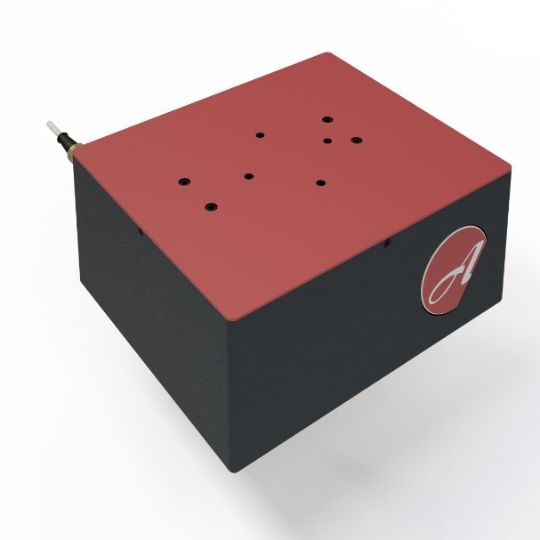

ADP120160 — для большого объёма информации
Маркировочная головка с увеличенным полем 120×160 мм позволяет наносить большой объём информации на изделие за один проход без перестановок, или за один цикл маркировать несколько однотипных изделий.
Поставляется в интегрируемой, портативной и стационарной версиях.
Модель ADP120160DEEP с полем 120×160 мм, оснащённая воздушным клапаном с увеличенной пропускной способностью, в сочетании с самой мощной и тяжёлой иглой DOT18 позволяет наносить непревзойдённо глубокую маркировку.
Поставляется в интегрируемой, портативной и стационарной версиях.
Специализация: Высокопроизводительная автоматическая маркировка больших партий
ADP300400 — максимальное поле маркировки
Поле 300×400 мм позволяет наносить очень большой объём информации за один проход без перестановок. Данная система, как правило, используется для маркировки в автоматическом режиме больших партий небольших деталей.
ADP300400 имеет максимальную производительность, так как позволяет минимизировать время на загрузку/выгрузку деталей.
Поставляется в интегрируемой и стационарной версиях.
В дополнение к ударно-точечным системам, для интеграции доступны прочерчивающие (скрайбирующие) головки. Они обеспечивают практически бесшумную маркировку непрерывной линией, что делает их идеальными для производств, где уровень шума и время маркировки строго регламентируются.
В этот системе применяются карбидные иглы с алмазным напылением.
Доступны в интегрируемой и стационарной версиях.
Универсальный контроллер для ударно-точечной маркировки с дисплеем

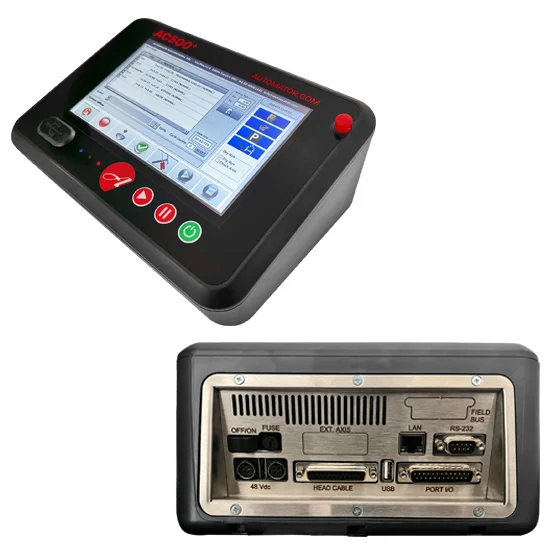

AC500+
Универсальный многофункциональный контроллер с большим количеством интерфейсов для работы с внешними устройствами. Оснащен 7-дюймовым сенсорным дисплеем и стилусом.
Контроллер позволяет оператору полностью контролировать процесс маркировки на дисплее в реальном времени. Маркировочное ПО обладает огромными возможностями и полностью русифицировано.
Подключения: RS232, RS485, Ethernet, USB*2, I/O
Простой в управлении контроллер AC250 позволяет выполнять основные действия по управлению ударно-точечной маркировочной головкой: старт и остановка маркировочного процесса, выбор проекта (до 8 проектов в памяти контроллера).
Компактный дизайн и небольшие размеры позволяют разместить этот контроллер под станиной и сэкономить место в условиях нехватки рабочего пространства.
Проекты для этого контроллера создаются на ПК, а наличие интерфейса USB позволяет легко загружать их в память контроллера.
Подключения: TTL, Ethernet, USB
Как выбрать компоненты и расходные материалы: алгоритм
Сравнительная таблица встраиваемых моделей
Мы свели ключевые характеристики в таблицу для наглядности.
| Характеристика | ADP2050 | ADP2560 | ADP25120 | ADP5090 | ADP120160 | |
| Поле маркировки | 20×50 мм | 25×60 мм | 25×120 мм | 50×90 мм | 120×160 мм | |
| Вес головки | 1,6 кг | 2,5 кг | 3,9 кг | 4,5–4,9 кг | 7,5 кг | |
| Габариты головки | 107×62×146 мм | 126×174,5×80 мм | 199×174×80 мм | 180×150×121 мм | 220×160×168 мм | |
| Тип привода | Пневматический / электрический | Пневматический / электрический | Пневматический / электрический | Пневматический / электрический | Пневматический / электрический | |
| Глубина маркировки | до 2 мм | до 2 мм | до 2 мм | до 2 мм | до 2 мм | |
| Режимы маркировки | VIBRO | DOT / VIBRO | DOT / VIBRO | DOT / VIBRO | DOT / VIBRO | |
| Скорость маркировки | 8 симв./1,5 сек | до 5 симв./сек | до 5 симв./сек | до 5 симв./сек | до 5 симв./сек | |
| Контроллеры | AC500+ | AC250 / AC500+ | AC250 / AC500+ | AC250 / AC500+ | AC250 / AC500+ |
Как заказать компоненты и расходные материалы к ADP
Для подбора оптимальных расходных материалов, уточнения совместимости с вашей моделью и расчёта стоимости свяжитесь с нашими менеджерами. Мы поможем вам обеспечить бесперебойную работу вашего маркиратора.
На видео показано нанесение глубокой маркировки на металлоконструкцию.
Последующая подготовка поверхности: дробеструйная обработка, грунтовка и финишное покрытие - два слоя краски.
Результат:
Даже после полного цикла антикоррозионной обработки номер остается четким, глубоким и полностью читаемым. Маркировка не скрывается под краской и не разрушается со временем — в отличие от этикеток или краски, которые могут отслоиться.
Мы не просто продаем оборудование — мы внедряем его в ваш технологический процесс.
Пример из практики:
Во время пуско-наладочных работ в цехе заказчика мы продемонстрировали нанесение устойчивой маркировки на крупногабаритную металлоконструкцию. Портативный маркиратор ADP5090 успешно нанес цифро-буквенную информацию, несмотря на сложный рельеф поверхности и наличие окалины.
Маркировка металла, нагретого до 1000–1200 °C — сложнейшая задача для любого оборудования. В этом видео мы показываем, как портативный ударно-точечный маркиратор Automator ADP5090-PORTABLE справляется с ней на практике.
Результат — четкий, глубокий оттиск, устойчивый к окалине, коррозии и дальнейшей механической обработке. Маркировка остается читаемой на протяжении всего жизненного цикла изделия.
