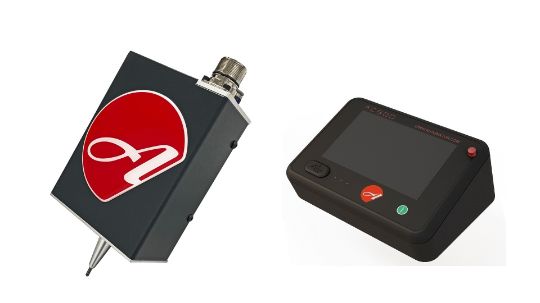

ADP2050-FAST-AC500
Экстремально высокая скорость маркировки
₽ 1 024 110.00
- • Головка ADP2050 с рабочим полем 20 х 50 мм
- • Контроллер AC500+
- • Игла: VIBRO3
- • кабель 4м
Главная → Каталог → Маркировочное оборудование → Ударно-точечные системы → Встраиваемые
Модельный ряд встраиваемых маркираторов Automator
по размерам рабочего поля
ADP2560-LINE-АС500
Маркировка в труднодоступных местах
₽ 762 030.00
- • Головка ADP2560 с рабочим полем 25 х 60 мм
- • Контроллер AC500+
- • Игла: DOT3, DOT6
- • кабель 4м
ADP25120-LINE-АС500
VIN-коды и длинные цифро-буквенные строки
₽ 883 890.00
- • Головка ADP25120 с рабочим полем 25 х 120 мм
- • Контроллер AC500+
- • Игла: DOT3, DOT6, DOT12, VIBRO4
- • кабель 4м
ADP5090-LINE-АС500
Большинство промышленных задач
₽ 706 770.00
- •Головка ADP5090 с рабочим полем 50 х 90 мм
- • Контроллер AC500+
- • Игла: DOT3, DOT6, DOT12, VIBRO4
- • кабель 4м
ADP120160-LINE-АС500
Нанесение обширной информации за один проход
₽ 851 310.00
- • Головка ADP120160 с рабочим полем 120 х 160 мм
- • Контроллер AC500+
- • Игла: DOT3, DOT6, DOT12, VIBRO4
- • кабель 4м
ADP300400-LINE-АС500
Нанесение обширной информации за один проход
₽ 1 117 530.00
- • Головка ADP300400 с рабочим полем 300 х 400 мм
- • Контроллер AC500+
- • Игла: DOT3, DOT6, DOT12, VIBRO4
- • кабель 4м
Встраиваемые ударно-точечные маркираторы
— это специализированное оборудование, предназначенное для интеграции в автоматизированные производственные линии. Они позволяют наносить постоянную нестираемую маркировку на изделия непосредственно в процессе их изготовления, без участия оператора или с минимальным контролем.
Главное отличие встраиваемых систем — отсутствие ручного управления. Вместо станины и рукояток они поставляются как самостоятельный модуль (головка с контроллером и соединительными кабелями), который монтируется на существующее оборудование или роботизированную систему. Это решение оптимально для производителей, стремящихся к полной автоматизации процессов контроля и отслеживания продукции.
Главное отличие встраиваемых систем — отсутствие ручного управления. Вместо станины и рукояток они поставляются как самостоятельный модуль (головка с контроллером и соединительными кабелями), который монтируется на существующее оборудование или роботизированную систему. Это решение оптимально для производителей, стремящихся к полной автоматизации процессов контроля и отслеживания продукции.
Назначение
Преимущества встраиваемого исполнения
• Полная автоматизация — маркировка происходит без участия оператора, синхронизируясь с тактом производственной линии
• Высокая скорость — специальные модели, такие как ADP2050, способны маркировать до 8 символов высотой 4 мм за 1,5 секунды.
• Стабильность и повторяемость — исключается человеческий фактор, каждая деталь маркируется идентично.
• Экономия пространства — компактные габариты головок (например, ADP2050 имеет размеры 107×62×146 мм) позволяют размещать оборудование в ограниченном пространстве.
• Управление от АСУ ТП — контроллеры поддерживают промышленные протоколы для интеграции с верхним уровнем управления.
Как выбрать встраиваемый маркиратор: алгоритм для покупателя
Шаг 1. Определите требуемое поле маркировки
Измерьте максимальную площадь маркировки на вашей детали. Это главный критерий выбора:
До 20×50 мм → ADP2050-FAST
До 25×60 мм → ADP2560-LINE
До 25×120 мм (длинные коды) → ADP25120-LINE
До 50×90 мм → ADP5090-LINE
До 120×160 мм → ADP120160-LINE
Свыше 120×160 мм → ADP300400-LINE
До 20×50 мм → ADP2050-FAST
До 25×60 мм → ADP2560-LINE
До 25×120 мм (длинные коды) → ADP25120-LINE
До 50×90 мм → ADP5090-LINE
До 120×160 мм → ADP120160-LINE
Свыше 120×160 мм → ADP300400-LINE
Шаг 2. Оцените требуемую производительность
Для высокоскоростных линий, где важна минимальная длительность цикла маркировки,
ADP2050-LINE — безальтернативное решение (до 8 символов за 1,5 секунды). Для большинства стандартных линий подойдут модели со скоростью до 5 символов/сек.
Шаг 3. Выберите тип маркировки
• Ударно-точечная (DOT/VIBRO) — классическая технология для большинства промышленных задач/
• Прочерчивающая (SCRIBE) — для производств с жёсткими требованиями по уровню шума и для получения маркировки сплошной линией
Шаг 4. Учтите особенности интеграции
Обратите внимание на габариты головки.
В условиях ограниченного пространства для монтажа выбирайте компактные модели: ADP2050 (107×62×146 мм) или ADP2560 (126×174,5×80 мм).
Шаг 5. Выберите контроллер
• AC250 — бюджетный компактный контроллер для автономной работы, управление до 8 проектами
• AC500+ — универсальный контроллер с 7-дюймовым сенсорным дисплеем, поддержкой промышленных протоколов (PROFINET, PROFIBUS, ETHERNET/IP) и возможностью интеграции в АСУ ТП
• AC500+ — универсальный контроллер с 7-дюймовым сенсорным дисплеем, поддержкой промышленных протоколов (PROFINET, PROFIBUS, ETHERNET/IP) и возможностью интеграции в АСУ ТП
Сравнительная таблица встраиваемых моделей
Мы свели ключевые характеристики в таблицу для наглядности.
| Характеристика | ADP2050-FAST | ADP2560-LINE | ADP25120-LINE | ADP5090-LINE | ADP120160-LINE | |
| Поле маркировки | 20×50 мм | 25×60 мм | 25×120 мм | 50×90 мм | 120×160 мм | |
| Вес головки | 1,6 кг | 2,5 кг | 3,9 кг | 4,5–4,9 кг | 7,5 кг | |
| Габариты головки | 107×62×146 мм | 126×174,5×80 мм | 199×174×80 мм | 180×150×121 мм | 220×160×168 мм | |
| Тип привода | Пневматический / электрический | Пневматический / электрический | Пневматический / электрический | Пневматический / электрический | Пневматический / электрический | |
| Глубина маркировки | до 2 мм | до 2 мм | до 2 мм | до 2 мм | до 2 мм | |
| Режимы маркировки | VIBRO | DOT / VIBRO | DOT / VIBRO | DOT / VIBRO | DOT / VIBRO | |
| Скорость маркировки | 8 симв./1,5 сек | до 5 симв./сек | до 5 симв./сек | до 5 симв./сек | до 5 симв./сек | |
| Контроллеры | AC500+ | AC500+ | AC500+ | AC500+ | AC500+ |
Таблица выбора встраиваемой модели по типу задач
Выбор между этими аппаратами зависит от типа металла и требований к рабочему полю маркировки.
| Ваша задача | Рекомендуемая модель | Ключевой нюанс выбора | |
| Сверхскоростная маркировка в автоматической линии (до 8 символов за 1,5 с) | ADP2050-FAST | Экстремально высокая скорость. Поле 20×50 мм. Вес всего 1,6 кг. Идеальна для высокопроизводительных линий. | |
| Маркировка в ограниченном пространстве, интеграция в стеснённых условиях | ADP2560-LINE | Миниатюрная головка (126×174,5×80 мм) весом 2,5 кг. Поле 25×60 мм. Подходит для труднодоступных мест. | |
| Нанесение длинных идентификаторов, VIN-кодов, цифро-буквенных строк | ADP25120-LINE | Специализированное поле 25×120 мм. Компактный корпус (199×174×80 мм) и малый вес (3,9 кг). | |
| Универсальная маркировка, оптимальное решение для большинства задач | ADP5090-LINE | Самая популярная модель с полем 50×90 мм. Оптимальный вес (4,5 кг) и производительность. | |
| Нанесение большого объёма информации, маркировка нескольких деталей за цикл | ADP120160DEEP-LINE | Специализированная модель с усиленной иглой DOT18 и увеличенной пропускной способностью клапана для максимальной глубины. | |
| Маркировка с максимальной площадью за один проход | ADP300400-LINE | Беспрецедентное поле 300×400 мм. Вес 20,5 кг. Максимальная производительность для крупных табличек и деталей. | |
| Бесшумная маркировка сплошной линией (скрайбирование) | ASM6090-LINE или ASM40150-LINE | Практически бесшумная работа. Высокая детализация маркировки сплошной линией. Идеальны для производств с жёсткими нормами по шуму. |
Как заказать
Для подбора оптимальной комплектации, расчёта стоимости и консультации по всем техническим вопросам свяжитесь с нашими менеджерами. Мы поможем выбрать идеальное решение для вашего производства.
Глубокая маркировка
На видео показано нанесение глубокой маркировки на металлоконструкцию.
Последующая подготовка поверхности: дробеструйная обработка, грунтовка и финишное покрытие - два слоя краски.
Результат:
Даже после полного цикла антикоррозионной обработки номер остается четким, глубоким и полностью читаемым. Маркировка не скрывается под краской и не разрушается со временем — в отличие от этикеток или краски, которые могут отслоиться.
Процесс пусконаладки
Мы не просто продаем оборудование — мы внедряем его в ваш технологический процесс.
Пример из практики:
Во время пуско-наладочных работ в цехе заказчика мы продемонстрировали нанесение устойчивой маркировки на крупногабаритную металлоконструкцию. Портативный маркиратор ADP5090 успешно нанес цифро-буквенную информацию, несмотря на сложный рельеф поверхности и наличие окалины.
Маркировка раскаленного металла 1200°C
Маркировка металла, нагретого до 1000–1200 °C — сложнейшая задача для любого оборудования. В этом видео мы показываем, как портативный ударно-точечный маркиратор Automator ADP5090-PORTABLE справляется с ней на практике.
Результат — четкий, глубокий оттиск, устойчивый к окалине, коррозии и дальнейшей механической обработке. Маркировка остается читаемой на протяжении всего жизненного цикла изделия.
